Tunnel-Durchbruch-Textur Grafikfehler: Weisse Flecken

LX-B · Dec 3rd 2017

Guten Abend allerseits

Folgender Grafikfehler tritt bei mir in Erscheinung, wenn ich die Tunnel-Durchbruch-Textur (zum unsichtbar machen der Bodentextur) verwende:

Nach dem ersten Verwenden der Textur wird die Bodentextur gegen den Horizont hin zunehmend mit weissen Flecken überzogen.
Der Fehler kann nicht rückgängig gemacht werden. Beim Löschen der Textur bleibt der Effekt weiterhin bestehen. (Äusserst unangenehm, wenn man Ihn zurücknehmen möchte)

Folgende Einstellungen verwende ich mit der Grafikkarte:

[Blocked Image: https://up.picr.de/31126605cn.jpg]

Hier zwei Bilder zum veranschaulichen des Effekts mit vorher/nachher:

Anlageneinstellungen: 3 km x 2 km x 250 Knoten/km
Bodentextur-Motiv: EEP7_Sommerwiese1

vorher:

[Blocked Image: https://up.picr.de/31126331pi.jpg]

nachher:

[Blocked Image: https://up.picr.de/31126345vc.jpg]

Kann mir jemand diesen Effekt bestätigen oder liegt es nur an meinen Einstellungen? (Ich habe schon einiges erfolglos ausprobiert.)

Das sieht auf meinen Anlagen je nach Perspektive sehr bescheiden aus!

Freundliche Grüsse

Alexander

**Maurer (FS1)** · Dec 3rd 2017

Hallo Alexander,

die Frage, wo die weißen Flecken herkommen, ist ja nun schön öfters gestellt worden.
Dank deiner Beobachtung und deines Beitrages kommt etwas Licht ins Dunkel.
Das dürfte dann bei mir, wie auch bei vielen anderen, der gleiche Grund sein, ich kann es aber jetzt mangels Zeit nicht mehr testen.

Viele

EmKo · Dec 3rd 2017

Hallo Alexander,

hab das gerade mal nachgestellt.

Der weiße Fleck ist eben das Loch im Boden.

Lege mal ein Gleis über den Fleck und versenke es mal unter den Boden, durch das Loch kannst Du das Gleis dann noch sehen.

Die Textur tut also genau das was sie soll.

Gruß

Michael

LX-B · Dec 3rd 2017

Hallo Michael

Das Loch ist ja eben mein 'Dummy' für ein Tunnelportal und natürlich ist das hier nicht das Problem...

Siehst Du mein unterstes Bild? Im Horizont rechts habe ich das Problem im roten Oval hervorgehoben. Diese Flecken meinte ich!

Freundlicher Gruss

Alexander

Ruedi · Dec 4th 2017

Hallo Alexander den Effekt kann ich bestätigen.

[Blocked Image: http://up.picr.de/31131866fs.jpg]

Gruss Ruedi

Ulrich F. · Dec 4th 2017

Hallo Alexander

ja, auch ich kann den Effekt bestätigen – is` mir bisher nicht aufgefallen,

da ich diese Textur selten verwende.

[Blocked Image: http://up.picr.de/31132001vk.png]

Gruß
Ulrich

LX-B · Dec 4th 2017

Vielen Dank allerseits für die Rückmeldungen.

Dann liegt es wohl nicht an meinen Einstellungen, sondern es ist ein bekanntes Phänomen.

Hier nochmals ein Bild meinerseits um zu verdeutlichen wie fies und störend das werden kann...

[Blocked Image: https://up.picr.de/31132061ku.jpg]

Ich glaube ich komme nicht umhin, diesen Fehler im EEP Bugtracker zu melden.

Falls Ihr noch spezielle Anmerkungen hättet, dann bitte unten anfügen. Ich versuche dann den Link zu diesem Thread im Bugtracker zu hinterlegen.

Eine Gute Nacht allerseits...

Alexander

Ruedi · Dec 4th 2017

Neue Anlage generiert mit Berganteil. Tunneltextur angewandt auch hier tritt der Effect auf. Ein erneutes Auftragen einer Textur entfernt den Effect nicht mehr das gelände flimmert.

[Blocked Image: http://up.picr.de/31132479jp.jpg]

Gruss Ruedi

cetz · Dec 4th 2017

Hallo,

den Effekt kann ich bestätigen. Sobald ich eine Tunneltextur verwende, gibt es kurz vorm Horizont diese weißen Flecken. Auch ein Zurücksetzen der Textur mit Strg-Z repariert die weißen Flecken nicht: Einmal Tunneltextur, immer weiße Flecken. Es war eine neue Anlage mit Standardwerten.

Das müsste doch auch für die Programmierer reproduzierbar sein?!

Gruß

Christopher

EmKo · Dec 4th 2017

Hallo Alexander

den roten Kreis hatte ich übersehen und diese weissen Flecken auch.

Hab das jetzt mal mit Deinen Einstellungen nachgestellt und da bekomme ich die weissen Flecken auch.

Wenn man dann aber näher heranfährt verschwinden sie wieder, sind also nicht als Textur auf der Oberfläche sondern nur ein darstellungsfehler aus der Ferne betrachtet.

Wenn ich die Werte in den Einstellungen zurückschraubt (Antaliasing, Grafikkartenfilter usw.) werden die Flecken weniger und verschwinden dann irgendwann ganz.

Aber das kann natürlich nicht die Lösung sein.

Gruß

Michael

Goetz · Dec 4th 2017

Quote from cetz

Das müsste doch auch für die Programmierer reproduzierbar sein?

Ja, das denke ich auch.

Der Zusammenhang mit der Tunneltextur war bisher noch niemandem aufgefallen oder von niemandem genannt worden.

Das ist der Hinweis, der zur Lösung des problems führen könnte.

PeJa · Dec 4th 2017

Hallo zusammen,

dieses Erscheinungsbild hatte ich auch schon, habe es aber ursächlich meinem PC-System zugeordnet.

Hoffen wir, das seitens der Programmierer eine Lösung gefunden wird.

Gruß Peter

LX-B · Dec 22nd 2017

Hallo Zusammen

Ich hatte gerade Lust ein bisschen herum zu testen. Vielleicht helfen folgende Informationen weiter.

Alle drei dds-Anlagedateien haben nach 1 Klick mit der Tunnel-Durchbruch-Textur Änderungen in der linken unteren Ecke (1/8 des Bildes):

***AD.dds -> weisses Quadrat anstelle von grau
***AH.dds -> hell grünes Quadrat anstelle von transparent
***AN.dds -> dunkel grünes Quadrat (gleichfarbig wie in der oberen Hälfte) anstelle von transparent

Spasseshalber habe ich die Quadrate wieder wie im Ursprungsformat eingefügt und siehe da: Alles ist wunderbar.

Es wäre wirklich sehr, sehr schön, wenn dieser grauenhaften Fehler abgestellt werden könnte.

Freundliche Grüsse

Alexander

Erhard · Dec 24th 2017

Hallo,

ich habe dieses Erscheinungsbild bisher nur bei der Ausbauanlage 4 von Icke, ein Zusammenhang mit dem Tunnelduchbruch kann ich nicht bestätigen, da meine eigenen Anlagen dieses Erscheinungsbild, die auch mit Tunneldurchbruch versehen sind, nicht zeigen. Kann es unter Umständen mit einer geringen Knotenanzahl zu tun haben.

LX-B · Dec 25th 2017

Hallo Erhard

Könntest Du bitte mal eine neue Anlage mit folgenden Einstellungen öffnen (speichern nicht nötig) 3 km x 2 km x 250 Knoten/km und mit Rastergrösse 3 einen Tunneldurchbruch stechen?

Bist Du Dir sicher, dass Du am Horizont keine weissen Flecken siehst?

Vielen Dank für Deine Hilfe

Alexander

nohabs · Dec 25th 2017

Hallo

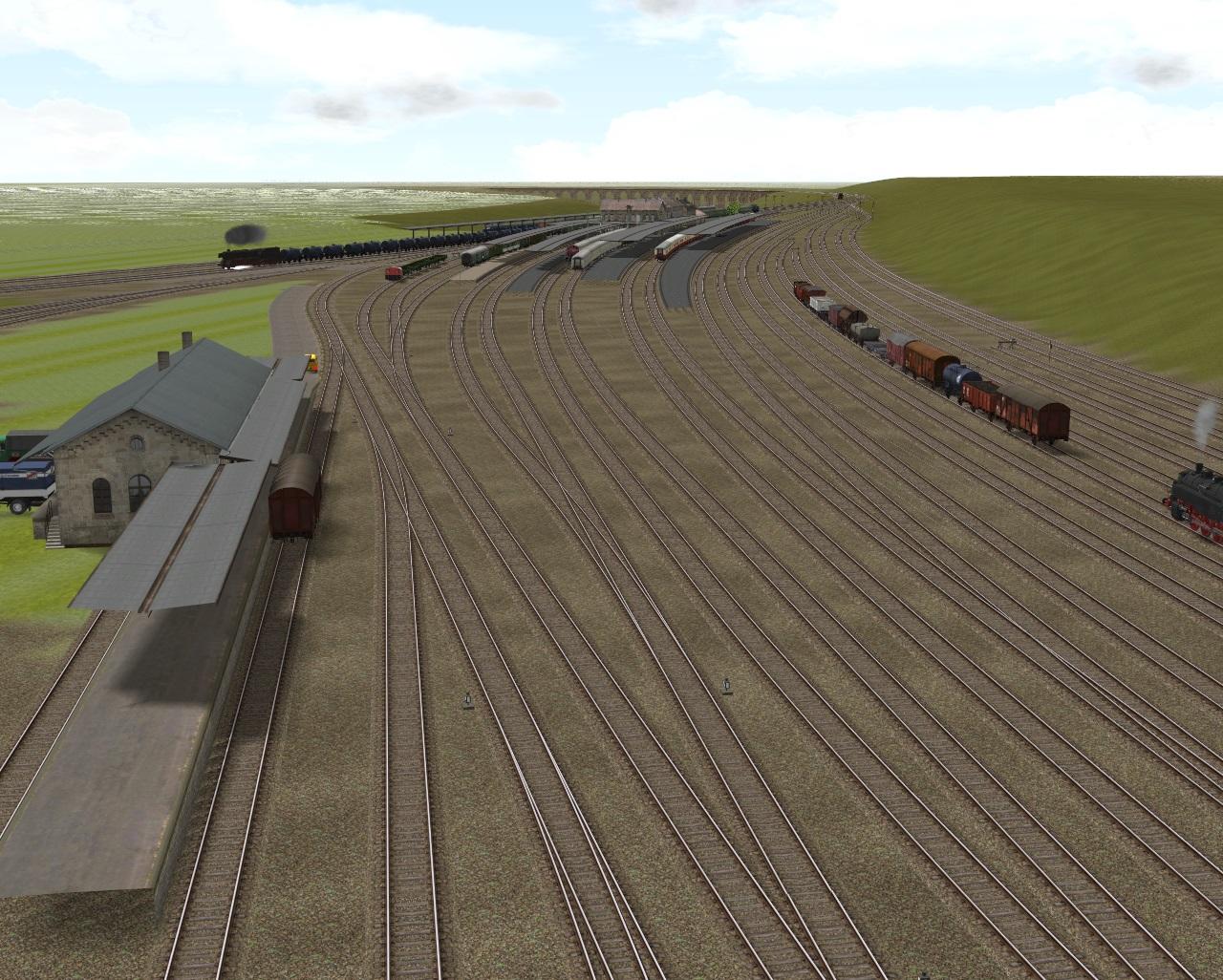

Diesen " Fehler " gab es schon in Version EEP8 , oben links die Textur bei Anlagen Entstehung nach Tunneldurchbruch , dann mit neuer Textur - rechter Anlagenteil - neu belegt und es war weg .

Die Bilder sind vor meinem Festplatten Verlust entstanden . Die Anlage gibt es also nicht mehr , nur diese Bilder sind erhalten - lange her .

Nicht erst jetzt mit Version 12 oder 13 / 14 .

[Blocked Image: http://up.picr.de/31328546wx.jpg]

Habe die Anlage dann versucht neu zu bauen , heute schaut sie so aus - mit Tunneldurchbruch und neu Textur kein flimmern .

[Blocked Image: http://up.picr.de/31328561in.jpg]

LG Lothar

Erhard · Dec 25th 2017

Alexander,

bedauerlicher Weise hast Du recht, habe jetzt alle Versionen getestet, überall treten die weißen Flecken auf.

Habe aber eine Anlage, die ich schon über mehrere Versionen immer weiter ausbaue, da habe ich die weißen Flecken nicht.

Kann eigendlich nur an der Textur liegen.

LX-B · Dec 25th 2017

Hallo Erhard

Vielen Dank dass Du Dir die Zeit genommen hast. Das ist ja enorm schade, dass diese Anlage ins Nirwana verschwunden ist!

Ja ich denke auch, dass der Fehler schon älter ist. Er ist ja auch nicht immer gleich präsent, gerade wenn es ein bisschen hügeliger wird und klar wird er erst richtig sichtbar mit doppelter Sichtweite. Aber nerven tut er eben manchmal schon gewaltig.

Das könnte schon sein, dass durch Neuauftragen der Texturen auf der Anlage die Flecken weniger werden, einfach bis zu dem Zeitpunkt bis dass man wieder einmal ein neues Loch stanzt.

Freundliche Grüsse und ganz schöne Weihnachten

Alexander

**Fimaker (TB1)** · Dec 25th 2017

Quote from LX-B

Ja ich denke auch, dass der Fehler schon älter ist

ja Alexander, habe es gerade in EEP 10 ausprobiert, da ist es auch so.

Ich habe aber mal einiges ausprobiert und würde sagen um so kleiner die Anzahl der Rasterpunkte ist. um so geringer tritt dieser Effekt auf. Mit dem "überpinseln" der Bodentextur scheint es einigermaßen wegzugehen, aber auch nicht ganz. Ich habe das mal an einer Anlage probiert, die ich immer 3x3 km groß gemacht und diese dann immer mit einer anderen Rasterpunkteanzahl geöffnet habe. Dazu auch mal den "Bodenbelag" mit verschiedenen Szenarien aus der Vorwahl genutzt und dann mit einander verglichen. Auch der Einsatz der Bodentexturen mit dem Kürzel LQ in der Auswahl ergab gegenüber den Texturen mit HQ schon einige Unterschiede.

Probiert es doch mal selber aus, da kommen so einige Effekte zum Vorschein.

LG Thomas

TB1

nohabs · Dec 25th 2017

Hallo

Es ist eine Gegebenheit die man weiß wenn man sich etwas länger mit EEP beschäftigt hat - das ist so wie mit der EEP " Eigenberechnung " bei Gleis / Straßen Verlegung mit Steigungen / Gleisüberhöhung .

Man weiß es und man lebt damit - ich schreib jetzt mal Bewußt nicht - man muß damit leben - weil :

Ich kenne das z.B. von Maschinen - sie erfüllen ihren angedachten Aufgaben , manche Dinge kann man Konstruktiv nicht ändern , weil denn z.B. etwas anderes - zur Aufgabe ihres Arbeitschrittes - gehörendes nicht zu erfüllen / lösen ist .

Man nimmt z.B. unlogische Arbeitsschritte in Kauf , kommt aber letztendlich zu angedachten Ziel !

Was ich da oben geschrieben habe führt zwar nicht zu einer Lösung - aber erleichtert vieleicht den einen oder den anderen - im Kopf - den Umgang mit diesem Umstand .

Auch schöne Frauen haben hin und wieder mal nen Pickel im Gesicht - aber man kann es dann für diesen Augenblick mit Mekab überdecken oder weg Retuschieren - und schon ist sie wieder gewollt hübsch .

LG Lothar
